¿Cuántas aperturas al día aguanta una puerta rápida industrial?

Depende de los ciclos anuales del modelo. Una puerta de 150.000 ciclos al año equivale a unas 410 aperturas diarias; una de 400.000, a unas 1.100; y una de 1.000.000 de ciclos, diseñada para protección de máquina, a unas 2.740. Elegir por debajo del uso real es la causa más frecuente de averías prematuras.

EFA-STT® Clear Next Generation

Next Generation

EFA-STT® Clear Next Generation

La opción con visión entre zonas de la gama Next Generation

3,0 m/s

Apertura

400.000

Ciclos/año

8000

Ancho máx.

7800

Alto máx.

Solicitar presupuestoPresupuesto

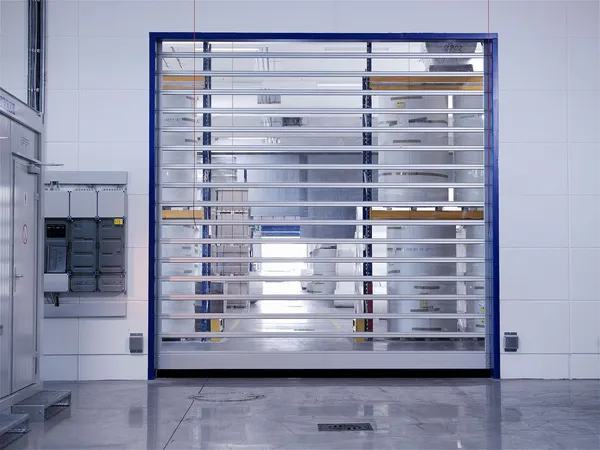

EFA-STT® Clear Next Generation — Puerta rápida en espiral transparente

Descripción

La EFA-STT® Clear Next Generation es la puerta ideal para pasos cruzados entre zonas, esclusas interiores y áreas donde se necesita luz natural. Sus lamas transparentes EFA-CLEAR® de cristal acrílico de una sola pared permiten ver la zona contigua antes de cruzar, lo que reduce el riesgo de colisión en pasos con tráfico en ambos sentidos. Es el segundo modelo más rápido de la gama, con hasta 3,2 m/s de velocidad máxima de hoja.

Puntos a destacar

•Máxima transparencia con lamas EFA-CLEAR® de cristal acrílico

•Apertura de hasta 3,2 m/s

•Cierre con EFA-TLG® de 1,0 m/s

•Hasta 400.000 ciclos por año

•Dimensiones de hasta An=4.500 mm, Al=5.100 mm

•Aislamiento acústico de 20 dB

•Lamas sustituibles individualmente sin cambiar la hoja completa

•EFA-SPAIN incorpora de serie la barrera EFA-TLG® y el cuadro EFA-TRONIC®

Disponible también en formato de gran altura: la plataforma EFA-STT® clásica alcanza hasta 8.000×7.800 mm bajo pedido, con la misma transparencia de lamas EFA-CLEAR®.

Especificaciones

Velocidad apertura

3,0 m/s

Ciclos / año

400.000

Valor U

6,4 W/m²K

Anchura máxima

8000 mm

Altura máxima

7800 mm

Resistencia viento

clases 2–4 (DIN EN 12424)

Aislamiento acústico

20 dB (DIN EN 717-1)

Permeabilidad aire

clase 2 (DIN EN 13241)

Compensación peso

Muelles con detección de rotura

Alimentación

230 V/50 Hz · disyuntor 16 A (K)

Certificaciones

CE EN 13241-1
EN 12453
EN 12604
EN 12424

Equipamiento

Barrera fotoeléctrica EFA-TLG®

Cuadro EFA-TRONIC®

Detección de rotura de muelle

Accionamiento de emergencia automático

+EFA-SCAN®

+EFA-3D-SCAN

+EFA-ACS®

+EFA-TRONIC® Professional

Aplicaciones

•Pasos cruzados entre zonas

•Esclusas interiores

•Zonas con tráfico peatonal y de vehículos

•Áreas donde se necesita luz natural

Sectores

automocion

logistica

industria alimentaria

Variantes y dimensiones

Variante	Vel. apertura	Vel. cierre	Ciclos/año	Valor U	Ancho máx.	Alto máx.	Viento
Premium	3,0 m/s	1,0 m/s	400.000	6,4 W/m²K	4500 mm	5100 mm	clases 2–4 (DIN EN 12424)
ECO	1,1 m/s	1,0 m/s	200.000	6,4 W/m²K	4500 mm	5100 mm	clases 2–4 (DIN EN 12424)
Basic	0,6 m/s	0,6 m/s	150.000	6,4 W/m²K	4500 mm	5100 mm	clases 2–4 (DIN EN 12424)
Gran formato (EFA-STT®)	3,0 m/s	1,0 m/s	200.000	6,4 W/m²K	8000 mm	7800 mm	clases 2–4 (DIN EN 12424)

Configuraciones para espacios reducidos

Todas las puertas EFAFLEX admiten varias configuraciones de montaje para adaptarse a huecos con espacio limitado:

Dintel reducido

Disponible una versión de dintel bajo (configuración con motor desplazado) que minimiza el espacio necesario sobre el hueco. Ideal para garajes y huecos con cabeza muy justa.

Posición del motor

El accionamiento puede montarse en posición central, lateral izquierdo o lateral derecho, lo que permite sortear espacios laterales reducidos y obstáculos estructurales en uno u otro lado del hueco.

Preguntas frecuentes

Tengo un paso cruzado entre dos zonas con carretillas. ¿Esta puerta evita colisiones?+

Sí, es su aplicación principal. Las lamas transparentes EFA-CLEAR® de cristal acrílico permiten ver la zona contigua antes de cruzar, reduciendo el riesgo de colisión en pasos con tráfico en ambos sentidos. Además, el escáner láser EFA-SCAN® (opcional) detecta vehículos y peatones.

¿Las lamas transparentes se rayan con el uso? ¿Hay que cambiar toda la hoja?+

Son lamas de cristal acrílico de calidad industrial. Si se rayan o se dañan, se sustituyen individualmente sin cambiar la hoja completa, lo que abarata el mantenimiento. Su durabilidad es alta en uso industrial normal.

¿Aísla térmicamente? Necesito separar dos zonas a distinta temperatura.+

Su valor U es de 6,4 W/m²K: las lamas transparentes priorizan la visibilidad sobre el aislamiento. Si tu prioridad es el aislamiento térmico, la EFA-SST® Therm alcanza 1,4 W/m²K. Si necesitas visión y aislamiento, se pueden integrar lamas EFA-CLEAR® en una hoja EFA-THERM®.

¿Es la puerta más rápida de la gama?+

Es la segunda más rápida: hasta 3,2 m/s. La más rápida es la EFA-STR® Flex con 4,0 m/s, pero su hoja es de cortina flexible opaca. Si necesitas máxima velocidad con visión, la EFA-STT® Clear es la opción.

¿Qué mantenimiento necesita?+

Revisión anual conforme a EN 13241. Las lamas se sustituyen individualmente si se dañan. Los muelles se cambian según ciclos acumulados. Con un plan preventivo de EFA-SPAIN la puerta no presenta averías salvo daños externos.

¿Está disponible en formato mayor de 5000 mm?+

Sí. Además de las variantes Next Generation (hasta 5.000×5.100 mm), EFA-SPAIN ofrece el modelo clásico predecesor de esta misma plataforma para formatos de gran altura. La EFA-SST® alcanza hasta 10.000×12.000 mm, la EFA-STT® hasta 8.000×7.800 mm y la EFA-STR® hasta 7.000×6.000 mm. Disponibles bajo pedido, especialmente indicados para hangares aeroportuarios, naves industriales de gran altura y centros logísticos de gran formato.
