¿Cuántas aperturas al día aguanta una puerta rápida industrial?

Depende de los ciclos anuales del modelo. Una puerta de 150.000 ciclos al año equivale a unas 410 aperturas diarias; una de 400.000, a unas 1.100; y una de 1.000.000 de ciclos, diseñada para protección de máquina, a unas 2.740. Elegir por debajo del uso real es la causa más frecuente de averías prematuras.

EFA-SST® TK-100

Serie S

EFA-SST® TK-100

Temperatura de servicio de +30 °C a −30 °C

2,0 m/s

Apertura

200.000

Ciclos/año

4500

Ancho máx.

6000

Alto máx.

Solicitar presupuestoPresupuesto

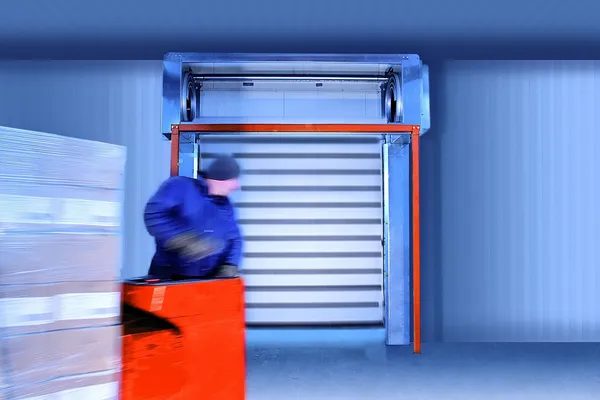

EFA-SST® TK-100 — Puerta rápida en espiral para ultracongelación

Descripción

La EFA-SST® TK-100 es la puerta de cierre ideal para aperturas frecuentes en cámaras de ultracongelación y túneles de congelación, con temperatura de servicio de +30 °C a −30 °C. Incorpora calentadores de superficie de contacto integrados en los perfiles de junta perimetrales y en la regleta de contactos, que calientan las superficies de las juntas tanto con la hoja como con el suelo, evitando la adherencia por hielo. Su clase 5 de permeabilidad al aire conforme a DIN EN 12426 garantiza un intercambio de aire mínimo.

Puntos a destacar

•Temperatura de servicio de +30 °C a −30 °C

•Calentadores de superficie de contacto integrados anti-hielo

•Valor U de 0,62 W/m²K

•Permeabilidad al aire clase 5 (DIN EN 12426)

•Apertura de hasta 2,0 m/s

•Cierre de hasta 1,0 m/s

•Hasta 200.000 ciclos por año

•Dimensiones de hasta An=4.000 mm, Al=6.000 mm

•Ahorro de hasta el 50 % en costes de calefacción

•Aislamiento acústico de 26 dB

•EFA-SPAIN incorpora de serie la barrera EFA-TLG® y el cuadro EFA-TRONIC® Professional

Especificaciones

Velocidad apertura

2,0 m/s

Ciclos / año

200.000

Valor U

0,62 W/m²K

Anchura máxima

4500 mm

Altura máxima

6000 mm

Resistencia viento

clase 3 (DIN EN 12424)

Aislamiento acústico

26 dB (DIN EN 717-1)

Permeabilidad aire

clase 5 (DIN EN 12426) — intercambio de aire mínimo

Compensación peso

Muelles

Alimentación

400 V/50 Hz · disyuntor 25 A (K)

Temp. servicio

De +30 °C a −30 °C

Certificaciones

CE EN 13241-1
EN 12453
EN 12604
EN 12424
DIN EN 12426 clase 5

Equipamiento

Barrera fotoeléctrica EFA-TLG®

Cuadro EFA-TRONIC® Professional

Calentadores de superficie de contacto

Accionamiento de emergencia automático

+Cierre manual

+Vigilancia de la parte delantera

Aplicaciones

•Cámaras de ultracongelación

•Túneles de congelación

•Zonas de inertización

•Almacenes de producto congelado

Sectores

industria alimentaria

logistica

farmaceutica salas blancas

Variantes y dimensiones

Variante	Vel. apertura	Vel. cierre	Ciclos/año	Valor U	Ancho máx.	Alto máx.	Viento
Montaje lado caliente	2,0 m/s	0,75 m/s	200.000	0,62 W/m²K	4000 mm	6000 mm	clase 3 (DIN EN 12424)
Montaje lado frío	2,0 m/s	0,75 m/s	200.000	0,62 W/m²K	4000 mm	6000 mm	clase 3 (DIN EN 12424)
Inertización	2,0 m/s	0,75 m/s	200.000	0,62 W/m²K	4500 mm	6000 mm	clase 3 (DIN EN 12424)

Configuraciones para espacios reducidos

Todas las puertas EFAFLEX admiten varias configuraciones de montaje para adaptarse a huecos con espacio limitado:

Dintel reducido

Disponible una versión de dintel bajo (configuración con motor desplazado) que minimiza el espacio necesario sobre el hueco. Ideal para garajes y huecos con cabeza muy justa.

Posición del motor

El accionamiento puede montarse en posición central, lateral izquierdo o lateral derecho, lo que permite sortear espacios laterales reducidos y obstáculos estructurales en uno u otro lado del hueco.

Preguntas frecuentes

Tengo una cámara de ultracongelación a −25 °C. ¿Esta puerta funciona a esa temperatura?+

Sí. Su temperatura de servicio va de +30 °C a −30 °C, apta para cámaras de ultracongelación y túneles de congelación. Es el modelo específico para esta aplicación; la EFA-SST® ISO-60 no sirve para congelación profunda.

Se me congela la puerta de la cámara y no se abre. ¿Esta puerta lo evita?+

Sí. Incorpora calentadores de superficie de contacto integrados en los perfiles de junta perimetrales y en la regleta de contactos, que calientan las superficies de las juntas evitando la adherencia por hielo. Es el problema más común en puertas de congelación y esta puerta lo resuelve de serie.

¿Necesita una alimentación eléctrica especial?+

Sí, requiere 400 V/50 Hz con disyuntor de 25 A (K), superior al resto de la gama por el consumo de los elementos calefactados. Es importante verificar la disponibilidad eléctrica en el proyecto.

¿En qué cara del muro de la cámara debe instalarse?+

Existen configuraciones para montaje en el lado caliente y en el lado frío. Recomendamos el montaje en la cara exterior (lado caliente): facilita el mantenimiento y evita la formación de hielo si se interrumpe la calefacción perimetral.

¿Cuánto ahorro energético supone frente a una puerta convencional de congelación?+

Según datos del fabricante, permite un ahorro de hasta el 50% en costes de calefacción frente a otras soluciones de puerta para congelación, gracias al valor U de 0,62 W/m²K y a la clase 5 de permeabilidad al aire (DIN EN 12426) que garantiza un intercambio de aire mínimo.

¿Sirve para zonas de inertización con atmósfera controlada?+

Sí. Su clase 5 de permeabilidad al aire conforme a DIN EN 12426 garantiza un intercambio de aire mínimo. Existe una configuración específica de inertización para esta aplicación.

Modelos relacionados

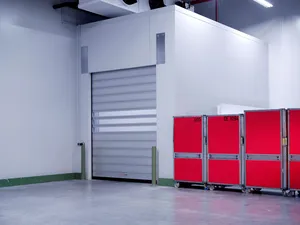

EFA-SST® ISO-60
