¿Cuántas aperturas al día aguanta una puerta rápida industrial?

Depende de los ciclos anuales del modelo. Una puerta de 150.000 ciclos al año equivale a unas 410 aperturas diarias; una de 400.000, a unas 1.100; y una de 1.000.000 de ciclos, diseñada para protección de máquina, a unas 2.740. Elegir por debajo del uso real es la causa más frecuente de averías prematuras.

EFA-SST® EX

Serie EX

EFA-SST® EX

Zonas 1, 2, 21 y 22 · Certificado TÜV 20 ATEX 191287 X

1,0 m/s

Apertura

200.000

Ciclos/año

4000

Ancho máx.

5000

Alto máx.

Solicitar presupuestoPresupuesto

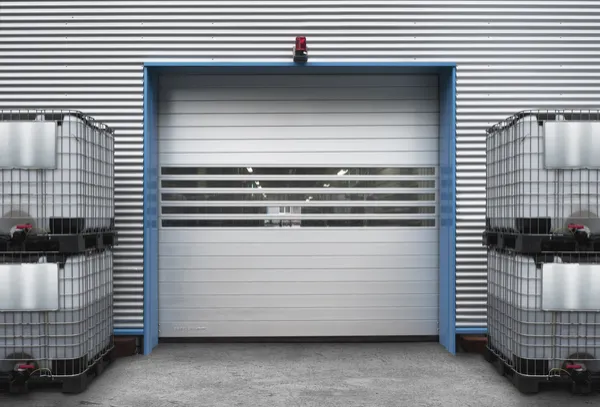

EFA-SST® EX — Puerta rápida en espiral certificada ATEX

Descripción

La EFA-SST® EX es la puerta rápida en espiral certificada ATEX para zonas 1, 2, 21 y 22. Sus lamas de aluminio anodizado de doble pared (paso 111 mm) o de pared simple (paso 225 mm) permiten integrar lamas EFA-CLEAR® de cristal acrílico o policarbonato antirrotura en cualquier cantidad. El armario de control debe instalarse fuera de la zona con peligro de explosión, a un máximo de 50 metros de la puerta: es un requisito de la certificación.

Puntos a destacar

•Certificada ATEX: zonas 1, 2, 21 y 22 (Directiva 2014/34/UE)

•Certificado TÜV 20 ATEX 191287 X · ISO 80079-36:2016

•Lamas de aluminio anodizado de doble pared (paso 111 mm)

•Apertura de hasta 1,0 m/s

•Cierre de 0,5 m/s

•Hasta 200.000 ciclos por año

•Dimensiones de hasta An=4.000 mm, Al=5.000 mm

•Valor U de 5,8 W/m²K

•Aislamiento acústico de 23 dB

•Armario de control fuera de zona ATEX (máx. 50 m)

•EFA-SPAIN incorpora de serie la barrera EFA-TLG® y el cuadro EFA-TRONIC® Professional

Especificaciones

Velocidad apertura

1,0 m/s

Ciclos / año

200.000

Valor U

5,8 W/m²K

Anchura máxima

4000 mm

Altura máxima

5000 mm

Resistencia viento

clases 2–4 (DIN EN 12424)

Aislamiento acústico

23 dB (DIN EN 717-1)

Permeabilidad aire

clase 2 (DIN EN 13241)

Compensación peso

Muelle

Alimentación

230 V/50 Hz · disyuntor 16 A (K)

Zonas ATEX

Zona 1 (II 2G Ex IIB T4 Gb) · Zona 2 (II 3G Ex IIB T4 Gc) · Zona 21 (II 2D IIIB 135 °C X Db) · Zona 22 (II 3D IIIB 135 °C X Dc)

Certificaciones

Directiva ATEX 2014/34/UE
TÜV 20 ATEX 191287 X
ISO 80079-36:2016
CE EN 13241-1
EN 12453
EN 12424

Equipamiento

Barrera fotoeléctrica EFA-TLG®

Cuadro EFA-TRONIC® Professional

Regleta de conexión

Accionamiento de emergencia automático

+Palanca de desbloqueo de emergencia adicional

+Bucles de inducción

+Barreras fotoeléctricas adicionales

+Elemento de parada de emergencia

+Calefacción del armario de control

+Cierre manual

Aplicaciones

•Zonas con peligro de explosión por gases o vapores

•Zonas con peligro de explosión por polvos combustibles

•Almacenes de disolventes

•Salas de proceso químico

Sectores

farmaceutica salas blancas

industria alimentaria

bebidas

Configuraciones para espacios reducidos

Todas las puertas EFAFLEX admiten varias configuraciones de montaje para adaptarse a huecos con espacio limitado:

Dintel reducido

Disponible una versión de dintel bajo (configuración con motor desplazado) que minimiza el espacio necesario sobre el hueco. Ideal para garajes y huecos con cabeza muy justa.

Posición del motor

El accionamiento puede montarse en posición central, lateral izquierdo o lateral derecho, lo que permite sortear espacios laterales reducidos y obstáculos estructurales en uno u otro lado del hueco.

Preguntas frecuentes

Tengo un área con riesgo de atmósfera explosiva (disolventes, química, harina). ¿Cómo garantiza esta puerta la seguridad?+

Está certificada según la Directiva ATEX 2014/34/UE (TÜV 20 ATEX 191287 X) para zonas 1, 2, 21 y 22. Toda la mecánica y la electrónica evitan la generación de chispas o cargas electrostáticas. El armario de control se ubica obligatoriamente fuera de la zona ATEX (máx. 50 metros).

¿Qué documentación exige la inspección de industria para validar la instalación ATEX?+

EFA-SPAIN suministra la declaración de conformidad CE ATEX del fabricante y el certificado de examen CE de tipo. El titular de la planta debe aportar el Documento de Protección contra Explosiones (DPCE) con la clasificación formal de las zonas.

¿Dónde debe instalarse el armario de control EFA-TRONIC®?+

Obligatoriamente fuera de la zona con peligro de explosión, a una distancia máxima de 50 metros de la puerta. Es un requisito estricto de la certificación TÜV.

¿Se pueden incluir zonas de visión transparentes en una puerta ATEX?+

Sí. Es posible integrar lamas transparentes EFA-CLEAR® de acrílico o policarbonato antiestático especial que no acumula cargas electrostáticas.

Modelos relacionados

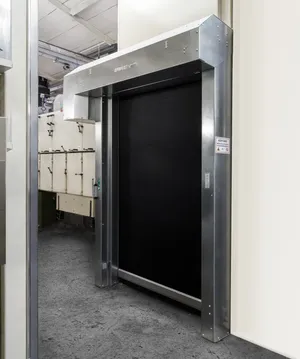

EFA-SRT® EX
