¿Cuántas aperturas al día aguanta una puerta rápida industrial?

Depende de los ciclos anuales del modelo. Una puerta de 150.000 ciclos al año equivale a unas 410 aperturas diarias; una de 400.000, a unas 1.100; y una de 1.000.000 de ciclos, diseñada para protección de máquina, a unas 2.740. Elegir por debajo del uso real es la causa más frecuente de averías prematuras.

EFA-SRT® MS Performance

Serie MS

EFA-SRT® MS Performance

1.000.000 de ciclos de carga al año

—

Apertura

Ciclos/año

6200

Ancho máx.

5500

Alto máx.

Solicitar presupuestoPresupuesto

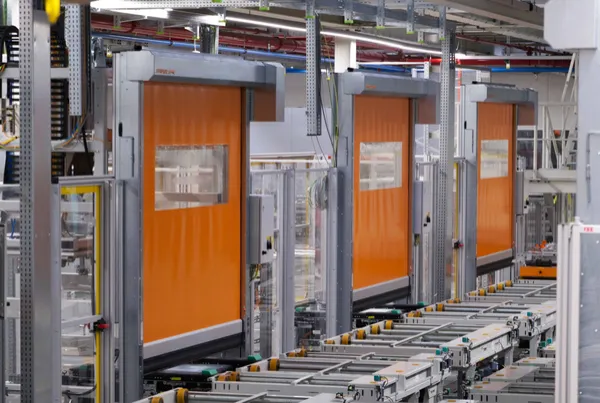

EFA-SRT® MS Performance — Puerta de protección de máquinas de gran rendimiento

Descripción

La EFA-SRT® MS Performance es la puerta de protección de máquinas de gran rendimiento de la Serie MS, con Performance Level «d» conforme a EN ISO 13849-1. Sus marcos de aluminio anodizado extrusionado permiten fijar sensores y uniones de cerca en casi cualquier posición, e integrar hasta cuatro interruptores de final de carrera. El accionamiento puede girarse en hasta ocho posiciones.

Puntos a destacar

•1.000.000 de ciclos de carga al año (la cifra más alta del catálogo)

•Ciclo de vida previsto de 12 años

•Performance Level «d» (EN ISO 13849-1)

•Certificado de examen CE de tipo IFA

•Marcos de aluminio anodizado extrusionado

•Apertura de hasta 2,0 m/s

•Hasta 4 interruptores de final de carrera integrados

•Accionamiento girable en 8 posiciones

•Bordes LED para señalización del estado de la máquina

•Dimensiones de hasta An=6.200 mm, Al=5.500 mm

•Aislamiento acústico de 12 dB

•EFA-SPAIN incorpora de serie la barrera EFA-TLG® y el cuadro EFA-TRONIC® Professional MS

Especificaciones

Velocidad apertura

No determinado

Ciclos / año

Valor U

No determinado

Anchura máxima

6200 mm

Altura máxima

5500 mm

Resistencia viento

clase 0 (DIN EN 12424)

Aislamiento acústico

12 dB (DIN EN 717-1)

Permeabilidad aire

clase 0 (DIN EN 13241)

Compensación peso

Sin compensación

Alimentación

400 V/50 Hz · disyuntor 16 A (K)

Performance Level

Performance Level «d» (EN ISO 13849-1)

Certificaciones

EN ISO 13849-1 Pd "d"
CE de tipo IFA
CE EN 13241-1
EN 12453

Equipamiento

Barrera fotoeléctrica EFA-TLG®

Cuadro EFA-TRONIC® Professional MS

Marcos de aluminio anodizado extrusionado

Cubierta frontal plegable

Cubiertas de cable desmontables

Accionamiento manual

+EFA-ProfiNetSafe®

+Hasta cuatro interruptores de final de carrera integrados en los marcos

+Bordes LED en las cubiertas de marco

+Opción de seguridad para la cabeza (HSO) con rejilla de luz externa

+Borde de seguridad

+Barrera de luz

Aplicaciones

•Celdas robotizadas de alta cadencia

•Líneas de envasado

•Centros de mecanizado

•Almacenes automáticos

Sectores

automocion

logistica

industria alimentaria

bebidas

Variantes y dimensiones

Variante	Vel. apertura	Vel. cierre	Ciclos/año	Valor U	Ancho máx.	Alto máx.	Viento
L	—	—	1M	—	3500 mm	3500 mm	clase 0 (DIN EN 12424)
S	—	—	1M	—	6200 mm	5500 mm	clase 0 (DIN EN 12424)

Configuraciones para espacios reducidos

Todas las puertas EFAFLEX admiten varias configuraciones de montaje para adaptarse a huecos con espacio limitado:

Dintel reducido

Disponible una versión de dintel bajo (configuración con motor desplazado) que minimiza el espacio necesario sobre el hueco. Ideal para garajes y huecos con cabeza muy justa.

Posición del motor

El accionamiento puede montarse en posición central, lateral izquierdo o lateral derecho, lo que permite sortear espacios laterales reducidos y obstáculos estructurales en uno u otro lado del hueco.

Preguntas frecuentes

La puerta estará en una celda robotizada que trabaja 24/7 sin parada. ¿Soportará el desgaste continuo sin romper el Performance Level «d»?+

Sí. Está diseñada y homologada por el IFA para 1.000.000 de ciclos al año con un ciclo de vida útil estimado de 12 años. Mantiene la certificación de seguridad EN ISO 13849-1 PL «d» de forma ininterrumpida durante toda su operación.

¿Pueden los operarios ver el estado del robot/máquina sin abrir la puerta?+

Sí. Los perfiles de marco incluyen tiras de iluminación LED integradas que funcionan como semáforo de estado de la celda (verde = seguro entrar, rojo = máquina en ciclo), reduciendo paradas innecesarias.

¿Cómo se conecta el cuadro de control EFA-TRONIC® con el autómata/PLC de la línea?+

Se integra directamente vía entradas/salidas digitales o mediante el módulo de red de seguridad opcional EFA-ProfiNetSafe®, asegurando una parada de emergencia inmediata del robot en caso de intento de acceso no autorizado.

¿Qué ocurre si una carretilla o pieza golpea el marco del cerramiento?+

Los marcos de aluminio extruido son de alta rigidez estructural y permiten fijar sensores o vallados periféricos en cualquier altura. En caso de daño en la cortina, esta se repara o sustituye rápidamente por módulos independientes.
